023-86669155
李志义1,于海军2
重庆义扬机电设备有限公司 重庆 400042 ; 辽宁省大连瓦房店 116300
序:本人62年哈尔滨工业大学毕业分配于重庆建设机床厂开始就从事这个领域的研究,中途保护气研究一步法净化天然气获国家发明专利,该设备(全国已有62台套)已在世界**品牌德国独资天津SEW公司(已订10台30m3/h天然气净化设备)、株齿公司、北方奔驰重庆减速器公司、济南重汽、重庆青山、重庆机床、江汉油田苏州江钻新锐、一汽大众、刑台钢铁公司与北京SAC韩国设备配套、苏丹、保定长城、安徽六安、美国天津久益环球、日本独资唐山住友,现已有几十家企业应用(服役能力)10年以上,气源节约20%左右,产品光亮银灰色无碳黑,非马氏体组织一般≤3μm(浅腐蚀)、表面硬度HRC61以上(HV1转换),质量领先任何先进国家,并主持兵器用结构钢在表面处理过程中氢脆和应力腐蚀断裂的研究(该项目由重庆296厂李志义、姜相荣、袁纪良,包头52所王来生、王明美、厉小东等高工,清华大学顾家琳教授,沈金属研究所王毓麟研究员、杜金山高工共同完成;首创145℃高温浓碱介质中悬臂弯曲试验,系统地测试了十种钢在不同表面处理方法及不同工艺规范下材料的缺口强度和应力腐蚀门槛应力强度因子,同时测定上述钢的氢行为,包括吸氢量、氢扩散系数、氢逸出规律、电化学特性检测、氢与某些元素的交互作用,宏观和微观断口分析等),经7312个试样8年研究获部级二等奖,该项技术属国内首例,对于机械行业产品失效分析有指导作用。退休后从事淬火介质的研究和保护气氛气源净化的研究。甲醇、氨气一步法脱水脱有机硫、无机硫已获发明专利(净化剂服役如初10年以上)。
1.PAG-IIIA型淬火液是依据目前市场上急需一种珠光体转变区速度类似盐水和碱水,而马氏体转变区速度类似于油,真正代替水淬、油冷的新型淬火液,而且防锈能力能保持5天以上。要使珠光体转变区类似盐和碱水,必须使淬火工件入液时形成的气泡膜很快破裂,从而使冷却速度加快。目前市场上国内外的PAG类。在3%-3.5%浓度下,**冷却速度均不如盐水和碱水,也就是必须要添加某一种或多混合添加剂来达到上述要求。

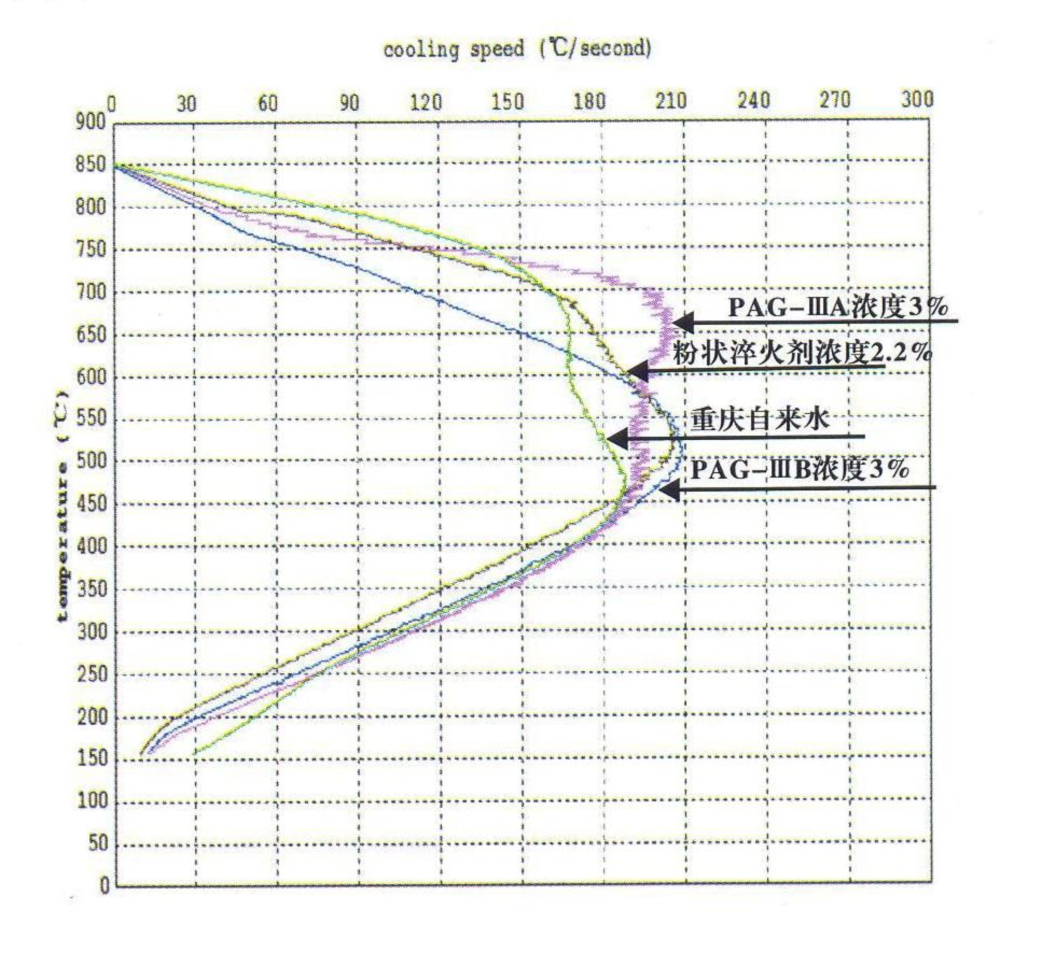

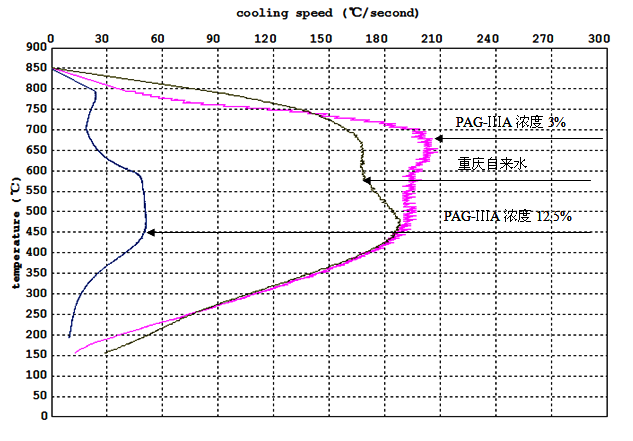

2.大家知道盐水和碱水**冷却速度很快,而第二冷却速度(马氏体转变区速度)很快,易形成淬火裂纹,变形较大,而且防锈能力很差。为此我经过多次反复的试验,研究成功PAG-IIIA型新型的淬火液。在同一浓度下我们研制**冷却速度比他们快,第二冷却速度比他们慢,实践证明这种混合添加剂不仅达上述效果(在3-3.5%浓度下,**冷却速度比水、聚乙烯醇更快,第二冷却速度类似普通油),还使PAG的耗损下降20%左右,起到节约淬火液和稳定降低衰减的功能。
3.PAG-IIIA型新型淬火液的应用(2002年研制成功)并改进演化为PAG-IIIA、PAG-IIIB,保证10年以上服役。
......
查看全文,请于工作日(9:00-17:00)联系客服人员:023-86669155
